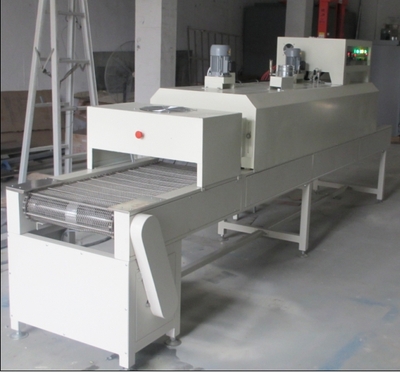

隧道炉

型号

电压

V

控温

精度

工作尺寸 （mm）

长D   宽W   高H

外形尺寸（mm）大约

长D   宽W   高H

功率

ＫＷ

FLM-2730A

380

±2℃

D6000×W1000×H150

D7300×W1300×H1400

   21

品名：隧道烘箱

型号：FLM-2730A

常用工作温度： 室温-115℃

最 高   温 度：200    ℃ （可调）

均 匀   性 能：在设定 100 ℃进行测试时，左右温度公差为 ±5 ℃

测   试   点：距内胆材料至少   100   毫米，进料与出料至少500   毫米

测 试 时   间：到达设定温度（恒温状态）后至少20   分钟

结    构： 主体采用40*80方钢，立柱采用40*40方钢，万向脚轮带有刹车。

外墙材料： 1.2毫米厚度的A3冷压碳钢板。

内胆材料： 1.0毫米厚度的A3冷压碳钢板。

风道材料： 1.0毫米厚度的A3冷压碳钢板。

增强材料：4#与5#角钢和1.2-1.5毫米厚度槽型冷压钢板加强，使箱体坚固耐用.

涂装材料：外墙采用环保自干漆，颜色建议电脑灰（可按照原厂设备进行配色）

保温材料：厚度100毫米高级硅酸铝棉，保温性能良好，外墙温度不超过55度+室温

传送动力：采用3HP*1.1KW台制减速电机，速比1：60台安牌变速器3HP调速控制，可调速范围是：0--20M/MIN。

传 送 带：采用1000W带链板穿杆，每米承重（拉力）50kg以上。

送风方式：采用强压送风方式

数   量：3段加热箱，前后保温，箱体用高温连板密封，免跑偏现象。

隔   断：箱体前后设置200mm保温区，免温度互相感染。

排   风：独立箱体设置废气排放接口（可调），可外接到车间外面，免车间废气污染。

热风循环：循环采用强压离心运风，均匀性好，空箱左右不超过±5℃ %。

鼓风电机：长轴电动机带离心风叶6套。

电机功率：370W/380V*6台浙江腾龙电动机有限公司出品。

进气系统：数量2个，口径60 毫米。一体控制可调节进风量。

排气系统：数量1个，口径 120 毫米，主要为了箱体内温度均匀。

加热元件：不采用远红外石英管加热元件。

数量功率：500W/件，总42 件，加热元件总功率21KW。

升温时间：空载常温升至200℃，约20-40min，恒温后可开进行省电加热。

控 制 箱： 采用一体式控制箱，安装在箱体上面，3组独立控制（便于操作方便）

控温方式： 讯号来源，采用接触器控制。

温控装置：1个AXMT7000 PID智能温控仪表，自动恒温控温，精度可达到±2℃

测温装置：1支不锈钢铠甲 PT100 铂电阻温度传感装置，测温精确。

报警装置：工件到末端，在未取走的情况下，传动停止运行，单色声光报警提示。

电流电压：380V*3三相四线，50HZ。

电器元件：全部采用浙江正泰。

紧急停止键：安全考虑，设置紧急按钮两个，前后各一个。
